優勢特點：CPC直線導軌ARC25MN屬于低組裝系列直線導軌，組合高度為33mm，滑塊安裝孔為35*35mm。直線導軌按照摩擦性是可以分為滑動摩擦導軌，滾動摩擦導軌，彈性摩擦導軌，流體摩擦導軌等。

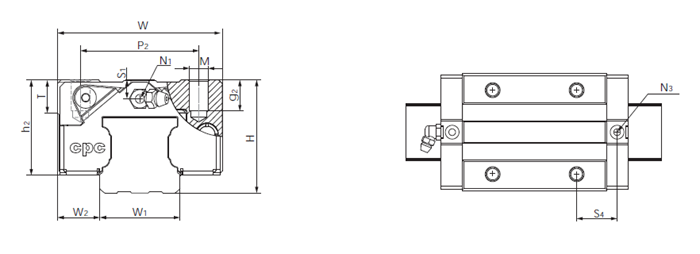

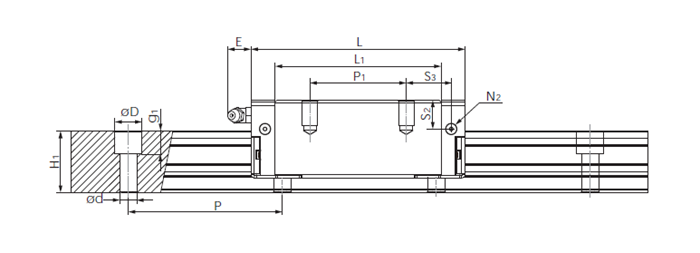

| 型號 | 組裝尺寸 | 導軌尺寸 | 滑塊尺寸 | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| ARC25MN | 33 | 12.5 | 23 | 23 | 60 | 11×7×9 | 48 | 81.2 | 62.2 | 27 | 35 | 35 | M6×9 | - | 8 | M6×7.5 |
| 型號 | 滑塊尺寸 | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊 | 導軌(g/m) | |
| ARC25MN | M3×6.5 | P4 | 12 | 5 | 9.3 | 16.6 | 17.6 | 24.8 | 42.5 | 540 | 385 | 385 | 420 | 3020 |
臺灣CPC直線導軌ARC25MN的裝置是如何校對的
1）CPC直線導軌ARC25MN是由導軌、滑塊、滾動體、反向器和堅持器等組成，能以導軌和滑塊的鋼球滾動來代替直接滑動接觸，并且滾動體能借助反向器在滑塊和滾道內實現循環，其具有動靜摩擦系數小、結構簡單、精度持續性強、定位精度高等優勢。
2）直線導軌又稱線性滑軌、滾動導軌、精密滾動直線導軌副等，主要用于精度要求高的控制工作臺行走平行度的直線循環運動的場合，直線導軌的額定負載比軸承高，并且還能承擔一定扭矩，能在高負載的環境實現高精度的循環運動。
3）CPC直線導軌ARC25MN裝置校對時，先要清楚接長導軌副的辨別，當運用接觸導軌時，CPC導軌采取同一套導軌編同英文大寫字母，并延續阿拉伯?dāng)?shù)字示意銜接次序，對接端頭由同一阿拉伯?dāng)?shù)字相連對接組合，來確保直線導軌的精度。
4）首先咱們要弄清晰接長導軌副的辨別：當運用接長導軌時，CPC采取同一套導軌副編同一英文大寫字母，延續阿拉伯?dāng)?shù)字示意銜接次序，對接端頭由同一阿拉伯?dāng)?shù)字相連對接組合，以確保CPC導軌的精度。避免因?qū)к壯b置誤差導致床臺運行到接牙處形成精度良。請求對導軌的接牙地位處留有0.03－0.05mm的間隙（個別用塞尺），目標是為了避免導軌熱收縮引起的軸向長長。
