優勢特點：CPC直線導軌ER25ML屬于高組裝系列直線導軌，組合高度為36mm，滑塊安裝孔為50*35mm。CPC直線導軌為一種滾動導引，借由鋼珠在滑塊與滑軌之間作無限滾動循環，負載平臺能沿著滑軌輕易地以高精度作線性運動。

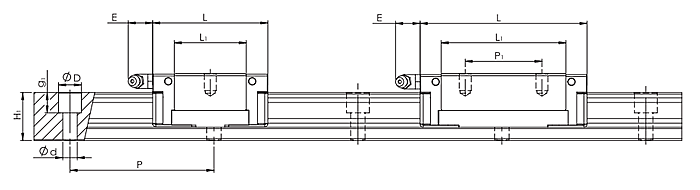

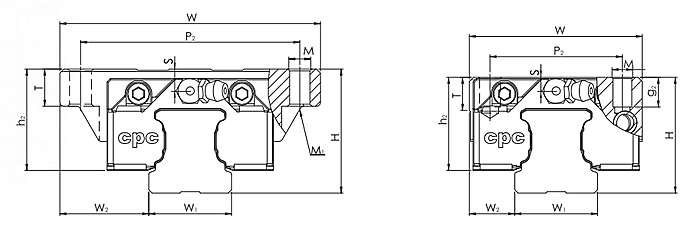

| 型號 | 組裝尺寸 | 導軌尺寸 | 滑塊尺寸 | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| ER25ML | 36 | 12.5 | 23 | 23 | 60 | 11×7×9 | 48 | 100.2 | 80 | 29.6 | 50 | 35 | 12 |
| 型號 | 滑塊尺寸 | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑塊 | 導軌(g/m) | |
| ER25ML | M6×9 | - | 8 | 8 | 23.4 | 48.5 | 560 | 520 | 520 | 550 | 3020 |
臺灣CPC直線導軌ER25ML的預壓
CPC直線導軌的預壓分為重預壓，中預壓，輕預壓，無預約四種預壓方式，預壓主要通過鋼珠調整。通過調節預壓，對我們直線導軌的精度有利。
CPC直線導軌ER25ML的徑向間隙，對運行精度，耐負荷性能及剛性都有明顯影響，因此根據用途適當?shù)剡x擇間隙是很重要的一般，考慮到因往復運動而產生的震動沖擊，選擇負間隙，對使用壽命及精度都會帶來好的效果。
調預壓的方式為更換鋼珠之大小，一般調整預壓的工作皆必須在原廠完成，若客戶想自行調整預壓，請與原廠聯絡相關技術事宜。
因滑塊中事前作了內部負荷，考慮預壓時的負荷大小與壽命---直線導軌中施加預壓（中預壓）使用時。有必要考慮預壓負荷進行壽命計算。
CPC直線導軌ER25ML屬于高組裝系列直線導軌，組合高度為36mm，滑塊安裝孔為50*35mm。CPC直線導軌為一種滾動導引，借由鋼珠在滑塊與滑軌之間作無限滾動循環，負載平臺能沿著滑軌輕易地以高精度作線性運動。
CPC直線導軌ER25ML屬于高組裝系列直線導軌，組合高度為36mm，滑塊安裝孔為50*35mm。CPC直線導軌為一種滾動導引，借由鋼珠在滑塊與滑軌之間作無限滾動循環，負載平臺能沿著滑軌輕易地以高精度作線性運動。
